Hier vind u mijn tekeningen terug die wij maken. Hierbij leren wij om 2d werktekeningen te maken. Op de computer wordt de maten zelf neergezet en de plaatsing van de lijnen. Nu moeten wij dit zelf gaan doen. Wij moeten zelf gaan nadenken waar de lijnen komen en dat het natuurlijk overzichtelijk blijft dat mensen dit kunnen namaken.

Eenpunts en tweepuntsperspectief.

In het begin van leerjaar 1 hebben wij geoefend met eenpuntsperspectief en tweepuntsperspectief. Hieronder het resultaat:

(afbeelding 1 = eenpuntsperspectief en afbeelding 2 = tweepuntsperspectief)

afbeefding 1 Eenpuntsperspectief                                                                                                          afbeelding 2 Tweepuntsperspectief

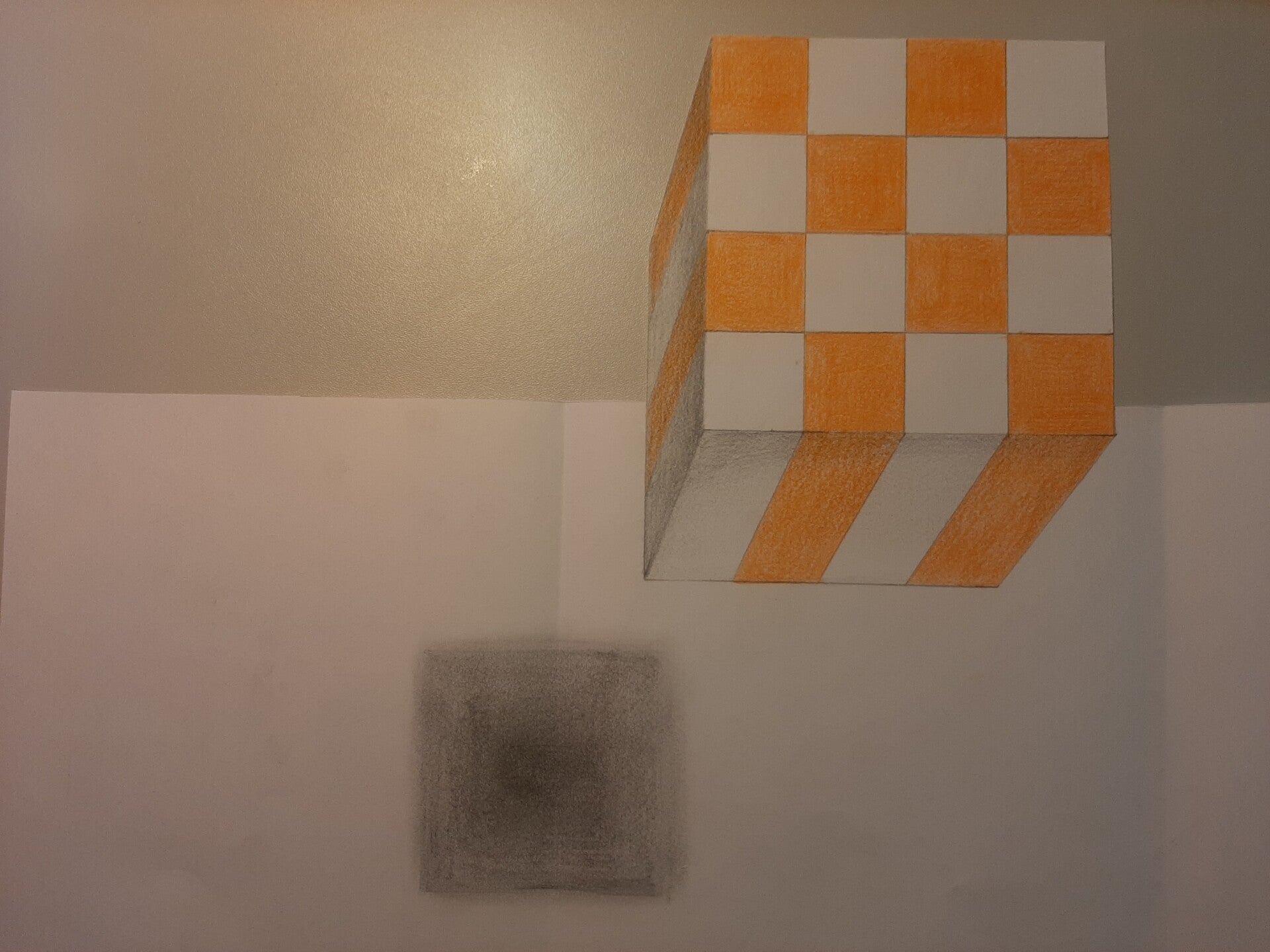

3D tekening illusie

Hier hebben wij de motoriek even wakker gemaakt. Hierbij was het belangrijk dat je één eenpuntsperspectief had, schaduw en natuurlijk rechte lijnen. Zie hieronder het resultaat:

afbeelding 3

bewegende beelden:

Getekende werktekening 1

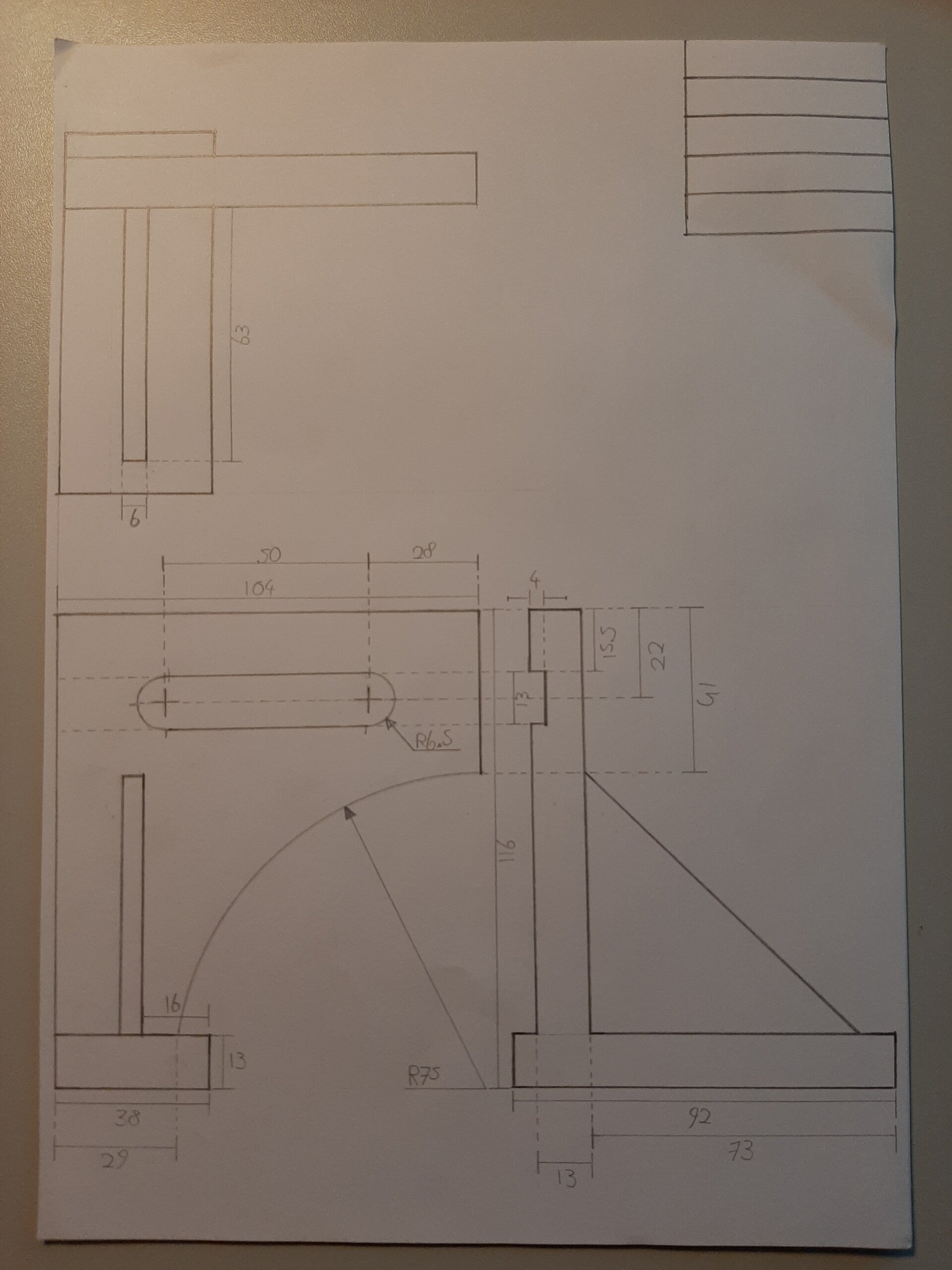

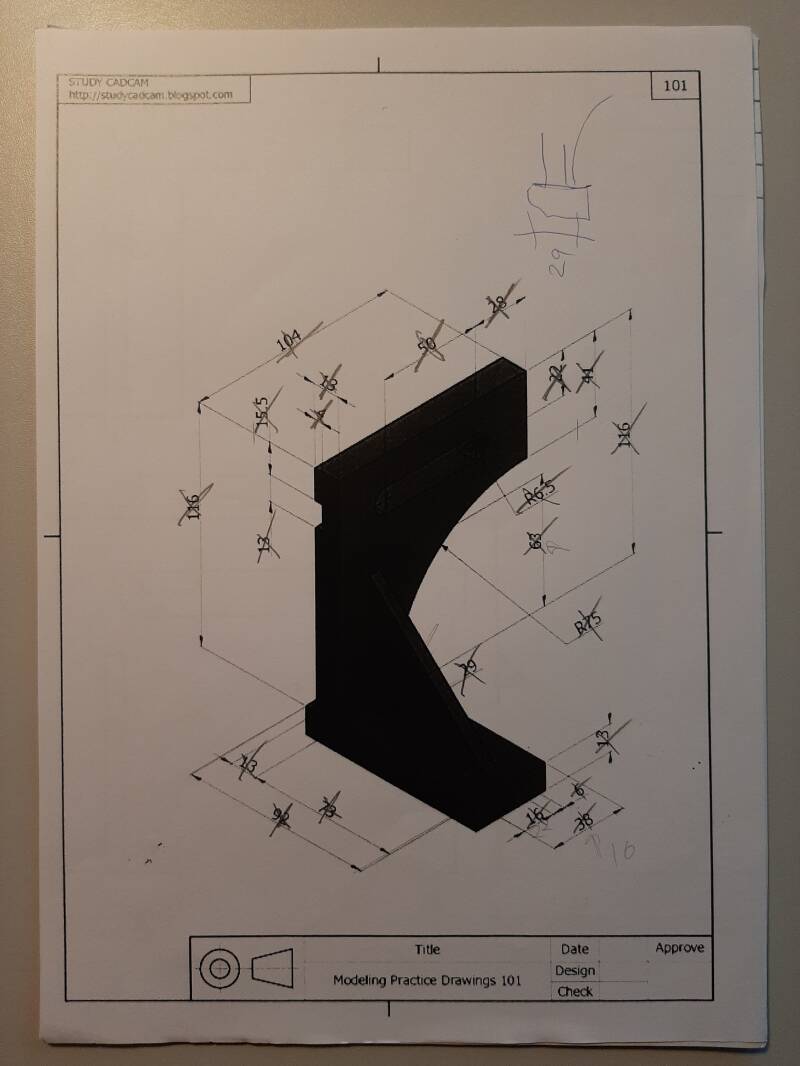

Hier hebben wij met potlood een werktekening getekend. Hierbij kregen wij een werktekening van Inventor en moesten wij dit natekenen met de hand. Met de belangrijkste aanzichten en maten. Afbeelding 4 is het model die we moesten natekenen en afbeelding 5 is mijn tekening.

afbeelding 4 Een aanzicht getekend in Inventor.                                                                                   afbeelding 5 Mijn tekening met 3 aanzichten.
